產(chǎn)品簡(jiǎn)介THIF-516超速淬火油冷卻速度相對(duì)于快速淬火油更快,氧化安定性好,適用于大型,淬透性差的零件的加熱淬火,滲碳、碳氮共滲淬火,也適用于中碳鋼及其他類型合金鋼的淬火冷卻。產(chǎn)品特點(diǎn)①冷卻能力強(qiáng),短期蒸汽膜階段,高低溫冷速都較快,滿足淬火硬度高及要求心部硬度高的厚大工件。
②熱氧化安定性好,能保持長(zhǎng)期穩(wěn)定的冷卻特性,使用壽命長(zhǎng),長(zhǎng)期使用也能保持較好的冷速,保證產(chǎn)品質(zhì)量。
③產(chǎn)品異味、煙霧、積碳小,淬火后工件表面易清洗。技術(shù)指標(biāo)
| 項(xiàng)目 | 技術(shù)要求 | 試驗(yàn)方法 |
|
|---|
| 運(yùn)動(dòng)粘度 40℃,mm2/s ≯ | 28 | GB/T265 |
|---|
| 閃點(diǎn)(開口),℃ ≮ | 190 | GB/T3536 |
|
|---|
| 水分,% ≯ | 無 | GB/T260 |
|
|---|
| 傾點(diǎn),℃ ≯ | -9 | GB/T3535 |
|
|---|
| 腐蝕(銅片,100℃,3h) 級(jí)≯ | 1 | GB/T5096 |
|
|---|
| 光亮性,級(jí) ≯ | 1 | SH0564 |
|
|---|
| 熱氧化安定性 | 粘度比 ≯ | 1.5 | SH/T0219 |
|
|---|
| 殘?zhí)吭黾又?% ≯ | 1.5 |
|
|---|
| 冷卻性能(液溫60℃,不攪拌) | 特性溫度℃ ≮ | 680 | ISO/9950 |
|
|---|
| 最大冷速,℃ s ≮ | 110 |
|
|---|

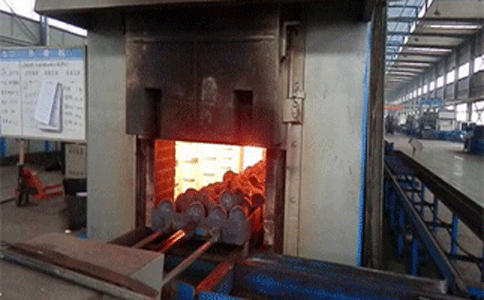

適用范圍①可用于淬透性較低的中、低碳合金結(jié)構(gòu)鋼及碳素結(jié)構(gòu)鋼制工件淬火等。
②主要用于開放式淬火槽。
③主要適于處理要求淬火硬度高以及要求心部硬度高的厚大工件。注意事項(xiàng)①淬火油中不要混入水分。團(tuán)體淬火時(shí)如果水分有400PPM以上的混入,可能會(huì)引起硬度不均或降低耐久性。如混有水分,要先脫水。
②超速淬火油溫度應(yīng)該控制在規(guī)定范圍內(nèi)(50-80℃左右),避免使用溫度過高或過低,否則不能發(fā)揮充分的冷卻性,并有冷卻不均的可能。
③定期清理炭黑和氧化皮。炭黑和氧化皮都是吸附在淬火油中的添加劑中,影響淬火油冷卻性能。
④厚、大型工件淬火一定要快速?zèng)]入油中,且不可一半在油中,一半在空氣中,容易造成淬火油的起火以及工件的硬度不均勻。包裝貯存170kg/桶包裝,存放于陰涼干燥處,擰緊封蓋,防止吸潮、進(jìn)水,避免陽光暴曬。
